にぎやかな小売店の通路を歩いていると、消費者は頭上の構造フレームに気づくことはほとんどありません。彼らは棚の段が重い商品を安全に保持することを期待しているだけです。しかし、突然の崩壊により、この幻想は瞬時に打ち砕かれます。小売環境における構造的な欠陥は、壊滅的な問題につながります。その結果、商品が損傷し、重大な法的責任が生じ、ブランドの評判が永続的に失われることになります。残念ながら、備品購入者は厳密な構造力学よりも視覚的な美しさを優先することがよくあります。このよくある見落としは、検証されていない負荷の主張や危険な作業現場につながります。私たちは検証可能な強度と安全性に焦点を移さなければなりません。このガイドは、治具の耐荷重を評価するための、透明なエンジニアリングベースのフレームワークを提供します。カスタム小売ディスプレイを正確に指定、テスト、検証する方法を学びます。構造力学を優先することで、展開されたすべてのユニットの安全で信頼性の高いパフォーマンスを確保できます。
耐荷重は材料の厚さだけではありません。これは、形状、材料の降伏強度、および重量分布の計算です。
重荷重の用途 (金属製飲料ラックなど) では、静的な静止重量だけでなく、動的な荷重を考慮する必要があります。
信頼できるメーカーは、物理的な破壊テストおよび非破壊テストを使用して理論計算 (FEA) を検証します。
ベンダーのエンジニアリング能力を評価すると、棚のたわみ、転倒の危険、構造疲労などの下流のリスクが軽減されます。
堅牢な治具を設計することは、微妙なバランスをとる作業です。構造的リスクの軽減と賢明な材料利用の間の境界線を慎重に判断する必要があります。ブランドが設備の設計を下に置くと、すぐに災害が発生します。棚ユニットが重い商品の下で座屈してしまう。これにより、在庫が破損し、床面積が破壊され、傷害の請求が発生する可能性があります。逆に、過剰なエンジニアリングは、別の一連のビジネス上の問題を引き起こします。過度に構築すると、不必要な重量が増加します。重量のあるユニットは輸送費と廃棄物費を大幅に膨らませます。あなたの目標は、安全な操作に必要な正確なバランスを達成することです。
コンプライアンスと安全性のガイドラインは、小売環境を厳密に規定します。店舗オーナーは厳格な基準を適用します。特定の傾斜角度と厳格な最大棚たわみ制限が必要です。棚が重みで目に見えて曲がると、消費者はそれが危険であると認識します。ディスプレイとの対話を完全に回避します。安全基準は消費者と小売業者の両方を保護します。
適切に設計された治具は、いくつかの主要な成功基準を同時に満たします。まず、魅力的な美的フットプリントを維持します。 2 番目に、店員に機能的なモジュール性を提供します。第三に、数学的に検証された安全マージンが組み込まれています。これら 3 つの基準を達成することで、製造現場での長期的な運用の成功が保証されます。

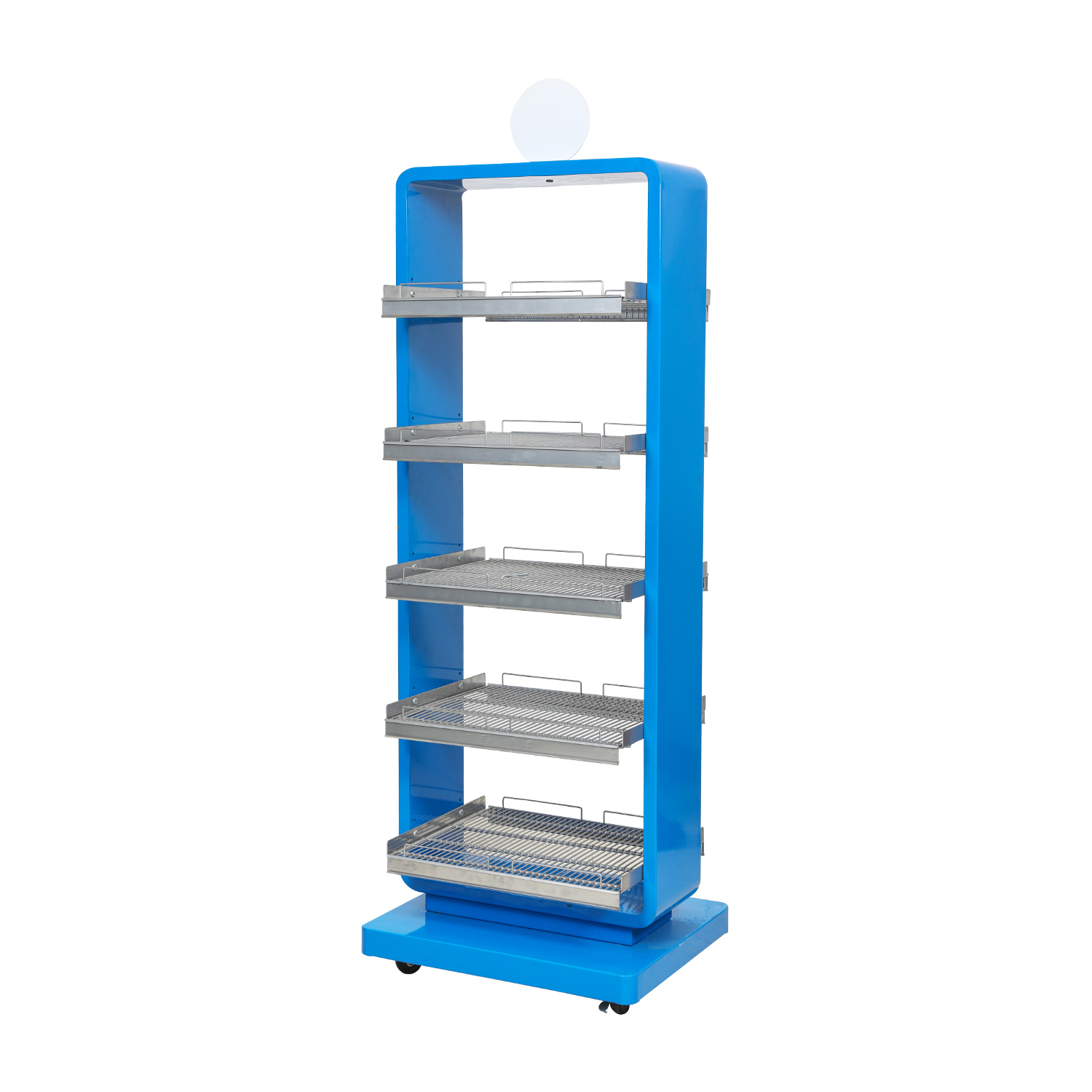

すべての信頼できる 金属製ディスプレイスタンドは、 基本的なエンジニアリング原則から始まります。構造の完全性を推測することはできません。エンジニアは特定の変数を使用して計算します。材料の選択、ゲージの厚さ、重量分布プロファイルがこれらの計算のベースラインを形成します。
材料の選択は、最終的な耐荷重に大きく影響します。エンジニアは、さまざまな母材の降伏強度を注意深く比較します。降伏強度は、材料が永久に変形し始める応力点を定義します。軟炭素鋼は依然として業界標準です。優れた引張強度とコスト効率を実現します。ステンレス鋼は同様の強度を提供しますが、固有の耐食性が追加されます。そのため、食料品店や湿気の多い環境に最適です。アルミニウムは軽量の代替品となります。ただし、アルミニウムは炭素鋼の耐荷重能力に匹敵するために、より厚いプロファイルを必要とします。
概要グラフ: 構造材料の降伏強さ
材質の種類 |
代表的な降伏強さ (MPa) |
一次小売アプリケーション |
|---|---|---|
軟炭素鋼 |
250～350 |
頑丈なラック、ゴンドラ、標準フレーム。 |
ステンレス鋼(304) |
215～250 |
腐食環境、優れたビジュアルディスプレイ。 |
アルミニウム(6061-T6) |
240～275 |
軽量のモジュラー システム、モバイル エンドキャップ。 |
ゲージと壁の厚さは性能に直接影響します。ただし、素材が厚いほど自動的に優れているわけではありません。純粋な質量を追加すると、貨物重量とコストが増加します。むしろ、構造的な形状の方が重要です。正方形または長方形のチューブなどの管状プロファイルは、曲げ力に非常によく耐えます。同じ厚さの平らな金属板よりも優れた性能を発揮します。中空の形状により、機械的応力が外壁全体に効率的に分散されます。
重量分布プロファイルは、エンジニアが棚の構造をどのように計画するかを決定します。製品はすべてのシナリオで均等に配置されるわけではありません。これらの負荷は主に次の 2 つの方法で定義されます。
均一分布荷重 (UDL): これは標準的な小売商品の間隔を表します。箱や軽量アイテムは棚の表面全体に均等に広がります。
点荷重: これは、重い物体、密度の高い物体、または不規則な形状の物体が孤立した場所にある場合に発生します。点荷重により、局所的に激しい応力ゾーンが形成されます。
ポイントの読み込みには、慎重なケースコンテキストが必要です。どのようにして 金属製の飲料ラック 機能。液体は信じられないほど重くて密度が高いです。さらに、消費者がボトルを前方に引くと、液体が動的に変化します。この重量の変化には、特殊な点荷重エンジニアリングが必要です。エンジニアは、座屈することなくこれらの高密度荷重に対処できるように、フロントリップと特定の層セクションを強化する必要があります。
エンジニアは、材料の量を増やすのではなく、スマートな形状によって強度を最大化します。横揺れや棚の曲がりを防ぐために、特別な製造技術が採用されています。マチは小さな三角形の鋼板です。溶接工は、フレームを所定の位置に固定するために、90 度のコーナーの内側にガセットを取り付けます。溶接クロスブレーシングは、リアフレーム全体に斜めのバーを使用しています。これにより、水平荷重がベースに下向きに伝達されます。さらに、エンジニアはフラット シェルフのフランジ付きエッジを指定します。シート メタルのエッジを下に曲げると、剛性の高いリップが作成されます。この単純な幾何学的な折り目により、棚の曲げに対する抵抗力が飛躍的に高まります。
金属コンポーネントをどのように接続するかによって、ユニット全体の強度が決まります。大きなストレスがかかると、関節が最も弱い部分になることがよくあります。さまざまな建具の工法を比較する必要があります。
TIG/MIG 溶接: 連続溶接により、2 つの金属片が 1 つの固体構造に融合されます。これにより、最大のせん断強度が得られます。荷重の変化によるフレームのねじれを防ぎます。
機械式ファスナー: ボルトと頑丈なリベットにより、モジュール式の組み立てが可能です。ただし、時間の経過とともに床の振動によりボルトが緩む可能性があります。エンジニアはロックワッシャーまたは特殊なネジ接着剤を使用する必要があります。
連動タブ: 一部のデザインでは、レーザーカットされたスロットとタブが使用されています。これらには最小限のハードウェアが必要です。費用対効果は高いですが、通常、完全に溶接されたジョイントよりも低い耐荷重をサポートします。
どんなに丈夫な棚でも、ユニット全体が倒れてしまっては意味がありません。ベースの安定性により、致命的な転倒の危険が防止されます。エンジニアは重心を正確に計算する必要があります。消費者が買い物をするときに商品が非対称に読み込まれます。下の棚が空になっているのに上の棚がいっぱいになっていると、重心が危険なほど高い位置に移動します。エンジニアは、設置面積の比率を拡張することでこの問題を解決します。ベースフレームを広げて上部の重い荷重のバランスをとります。さらに、レベリングフィートの重量評価も評価します。 500 ポンドの荷重を保持する固定具には、標準的なプラスチック製のグライドではなく、頑丈なスチール製の水平調整脚が必要です。
負荷容量の検証は 2 つの異なるフェーズで行われます。まずは理論的に計算してみます。次に、物理的に破壊します。
有限要素解析 (FEA) は理論的基礎として機能します。エンジニアは、金属を切断する前に高度なソフトウェアを使用して構造物理学をシミュレーションします。ソフトウェアは、提案された治具設計の 3D メッシュを作成します。エンジニアは、正確な商品重量、材質特性、床の状態を入力します。 FEA ソフトウェアは、応力、ひずみ、たわみ点を視覚化します。脆弱な関節が明るい赤色で強調表示されます。これにより、エンジニアは弱いゾーンをデジタルで強化できるようになります。試作時間と材料費を大幅に節約できます。
次に、エンジニアは「安全係数」乗数を適用します。小売環境は本質的に予測不可能です。店員が箱を強引に棚に落とす。消費者はフレームに大きく寄りかかります。したがって、エンジニアは決して限界まで正確に棚を構築することはありません。ディスプレイが 100 ポンドに耐える必要がある場合、150 ～ 200 ポンドに耐えられるように設計されます。この 1.5 倍から 2 倍の安全マージンは、小売店での避けられない乱用の原因となります。最悪のシナリオでも絶対的な構造安全性を確保します。
最後に、理論上の数値には物理的なプロトタイピングと検証が必要です。ソフトウェアは溶接の微細なばらつきを考慮することができません。メーカーはまず静荷重試験を実施します。彼らは、記載されている最大重量をプロトタイプの棚に置きます。 72時間以上放置します。その後、永久たわみを測定します。棚が曲がって平らに戻らない場合は失敗です。メーカーは動的衝撃試験も実施します。密度の高い重りを棚に落として、積極的な商品在庫をシミュレートします。この物理的な検証により、実際のエンジニアリング チェックアウトが保証されます。
製造パートナーの選択によって、長期的な成功が決まります。社内のエンジニアリング能力を厳密に評価する必要があります。見た目に美しいプロトタイプは、大規模な構造上の安全性を保証しません。
まず、設計の前提条件に透明性を求めます。信頼できるベンダーは、プロジェクトを見積もる前に、非常に具体的な質問をします。製品の寸法、製品重量、梱包形態について質問されます。小売店の床がカーペット敷きかタイル張りかどうかを尋ねられます。床の状態はベースの安定性に影響します。ベンダーが物理的な商品を理解せずに価格を提示した場合は、すぐに立ち去りましょう。
第二に、具体的な概念実証を要求します。口頭での保証は受け入れないでください。初期設計段階で FEA レポートを要求します。応力ヒート マップを参照するよう依頼してください。プロトタイピング段階で、物理負荷テストのドキュメントを要求します。有能なメーカーは、破壊試験プロトコルのビデオを喜んで提供しています。彼らは構造的な完全性を証明したいと考えています。
3 番目に、スケーラビリティと品質管理を検証します。プロトタイプは重量に完全に耐えられるかもしれません。しかし、5,000 個の生産稼働中には何が起こるでしょうか?品質管理体制を確認する必要があります。複数のシフトにわたる溶接の一貫性をどのように監視しているか尋ねてください。材料調達の信頼性を確認します。鋼材のバッチが一貫していない場合、最終的な耐荷重が大幅に変化します。大量生産ラインから直接引き出されたランダムなユニットをテストする必要があります。
リスクのあるパートナーを回避するには、厳密な最終候補リストのロジックを使用します。明らかな赤旗に注意してください。製品の詳細を尋ねずに大幅な重量制限を保証するベンダーは避けてください。社内にエンジニアリングチームが不足している工場は避けてください。構造計算を外部委託すると、最終的な安全性検証を制御できなくなります。
器具を美的概念から構造的現実に移行するには、厳密な機械的規律が必要です。素材の厚さだけに頼ることはできません。真の耐荷重は、スマートな形状、正確な材料選択、および厳格な物理テストから生まれます。均一に分散された荷重と安全乗数を理解することで、在庫と消費者を保護できます。
データドリブンでエンジニアリングファーストの製造パートナーと提携することが、依然として小売業のコンプライアンスを確保するための信頼できる唯一の方法です。これらのパートナーは、洗練された FEA ソフトウェアと過酷な物理プロトタイピングを通じて設計を検証します。この積極的なアプローチにより、法的責任が軽減され、貴重なブランド資産が保護されます。小売店舗の設置面積を確保するために今すぐ行動を起こしてください。既存のディスプレイ設計に対して初期構造評価または FEA を実行するには、資格のあるエンジニアリング チームに相談してください。
A: 容量は、材料自体だけでなく、ゲージ、グレード、構造形状によって決まります。よく設計されたステンレス鋼ユニットは、1 段あたり 50 ～ 300 ポンドの重量に耐えることができます。それは均一分布荷重 (UDL) の間隔とサブシェルフの補強の存在に大きく依存します。
A: 概念的な枠組みには、材料の降伏強さを取得し、プロファイルの慣性モーメントを追加し、サポートされていないスパンの長さで割ることが含まれます。ただし、手動で計算するのは危険です。現実世界の応力と関節の脆弱性を正確にシミュレートするには、専用の有限要素解析 (FEA) ソフトウェアが必要です。
A: 業界標準では、通常、標準棚のたわみ制限 L/144 が使用されます。これは、許容される反りが棚の長さを 144 で割った値に等しいことを意味します。特定の工学数学を超えて、視覚的な制限が最も重要です。お辞儀が消費者にとって視覚的に安全でないように見える場合、それは小売テストに合格しません。
A: 高密度の液体は、集中した点荷重と変化する動的重量を生成します。飲料ユニットには、これらの力と戦うための専門的なエンジニアリングが必要です。消費者が重いボトルを下段から取り出すときに転倒を防ぐために、より厚いゲージのチューブ、強化されたフロントリップ、および幅広のベースフレームが必要です。
