Idąc tętniącym życiem korytarzem handlowym, konsumenci rzadko zauważają nad sobą ramy konstrukcyjne. Oczekują po prostu, że poziomy regałów bezpiecznie utrzymają ciężkie towary. Ale nagłe załamanie natychmiast burzy tę iluzję. Awaria strukturalna w środowisku handlu detalicznego prowadzi do katastrofalnych problemów. Skutkuje to uszkodzeniem towaru, poważną odpowiedzialnością prawną i trwałą utratą reputacji marki. Niestety, nabywcy armatury często przedkładają estetykę wizualną nad ścisłą mechanikę konstrukcyjną. To powszechne niedopatrzenie prowadzi do niezweryfikowanych roszczeń dotyczących ładunku i niebezpiecznych hal produkcyjnych. Musimy skupić się na weryfikowalnej sile i bezpieczeństwie. Ten przewodnik zapewnia przejrzyste, oparte na inżynierii ramy oceny nośności osprzętu. Dowiesz się, jak dokładnie określić, przetestować i zweryfikować niestandardowe ekspozycje detaliczne. Stawiając na pierwszym miejscu mechanikę konstrukcji, możesz zapewnić bezpieczne i niezawodne działanie każdej rozmieszczonej jednostki.
Nośność to nie tylko grubość materiału; jest to obliczenie geometrii, granicy plastyczności materiału i rozkładu ciężaru.
Zastosowania wymagające dużych obciążeń (takie jak metalowy stojak na napoje) wymagają uwzględnienia obciążenia dynamicznego, a nie tylko statycznego ciężaru spoczynkowego.
Godni zaufania producenci potwierdzają obliczenia teoretyczne (FEA) za pomocą fizycznych testów niszczących i nieniszczących.
Ocena kompetencji inżynieryjnych dostawcy pozwala ograniczyć ryzyko uginania się półek, niebezpieczeństwa przewrócenia się i zmęczenia konstrukcji na dalszym etapie łańcucha dostaw.
Zaprojektowanie solidnego uchwytu wymaga delikatnej równowagi. Należy ostrożnie poruszać się po granicy pomiędzy łagodzeniem ryzyka strukturalnego a rozsądnym wykorzystaniem materiałów. Kiedy marka niedostatecznie projektuje oprawę, katastrofa następuje szybko. Regały uginają się pod ciężkimi produktami. Prowadzi to do zepsutych zapasów, zniszczonej powierzchni i potencjalnych roszczeń z tytułu obrażeń. I odwrotnie, nadmierne prace inżynieryjne stwarzają inny zestaw problemów biznesowych. Nadmierna budowa dodaje niepotrzebnej wagi. Ciężkie jednostki drastycznie zwiększają koszty transportu i wydatki na odpady. Twoim celem jest osiągnięcie dokładnej równowagi potrzebnej do bezpiecznej pracy.
Wytyczne dotyczące zgodności i bezpieczeństwa ściśle narzucają środowiskom handlu detalicznego. Właściciele sklepów egzekwują rygorystyczne standardy. Wymagają określonych kątów przechylenia i ścisłych limitów maksymalnego ugięcia półki. Jeśli półka wyraźnie ugina się pod ciężarem, konsumenci postrzegają ją jako niebezpieczną. Całkowicie unikną interakcji z wyświetlaczem. Normy bezpieczeństwa chronią zarówno konsumenta, jak i sprzedawcę detalicznego.
Pomyślnie zaprojektowane urządzenie spełnia jednocześnie kilka podstawowych kryteriów sukcesu. Po pierwsze, zachowuje atrakcyjny wygląd estetyczny. Po drugie, oferuje funkcjonalną modułowość dla pracowników sklepów. Po trzecie, uwzględnia matematycznie zweryfikowany margines bezpieczeństwa. Osiągnięcie tych trzech kryteriów zapewnia długoterminowy sukces operacyjny w hali produkcyjnej.

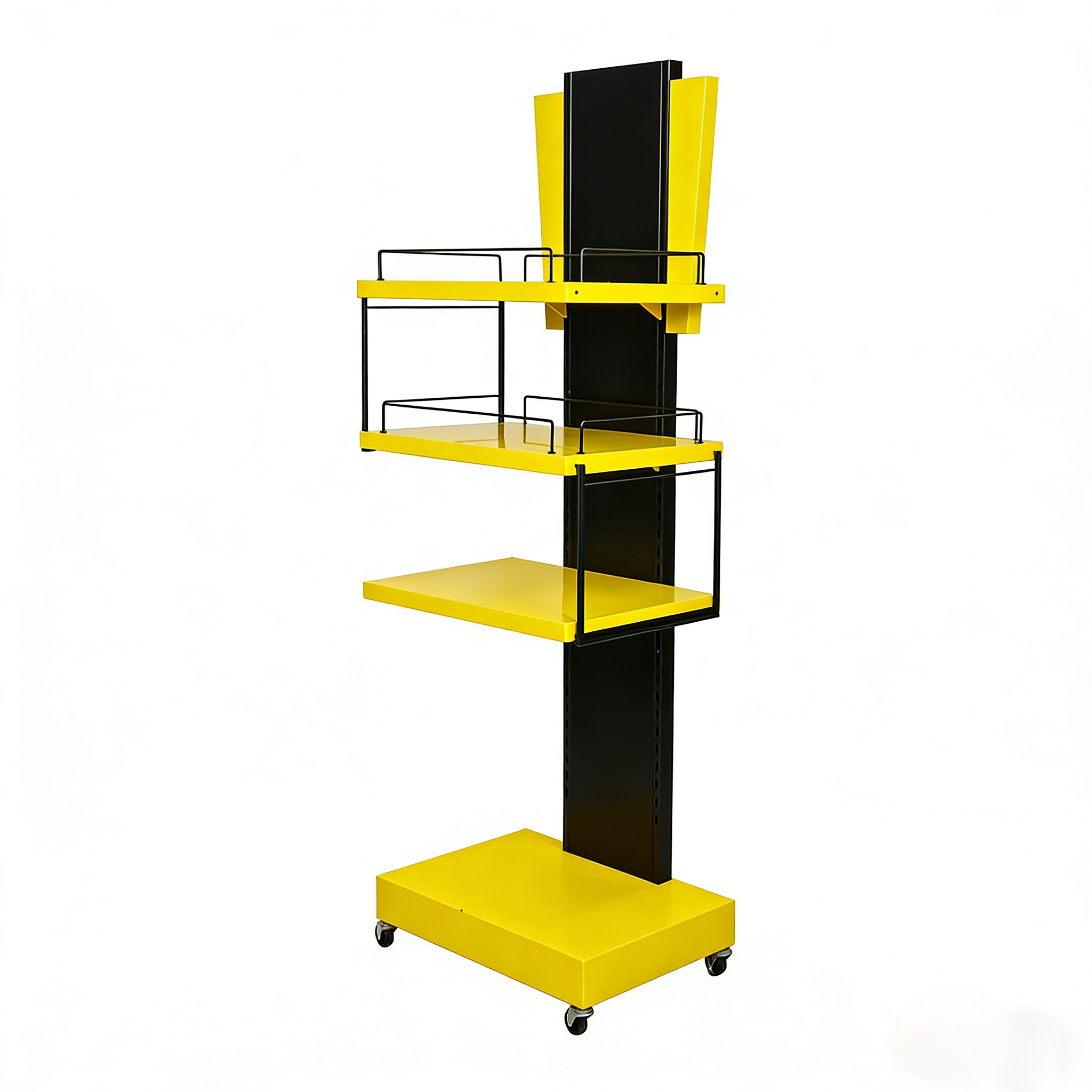

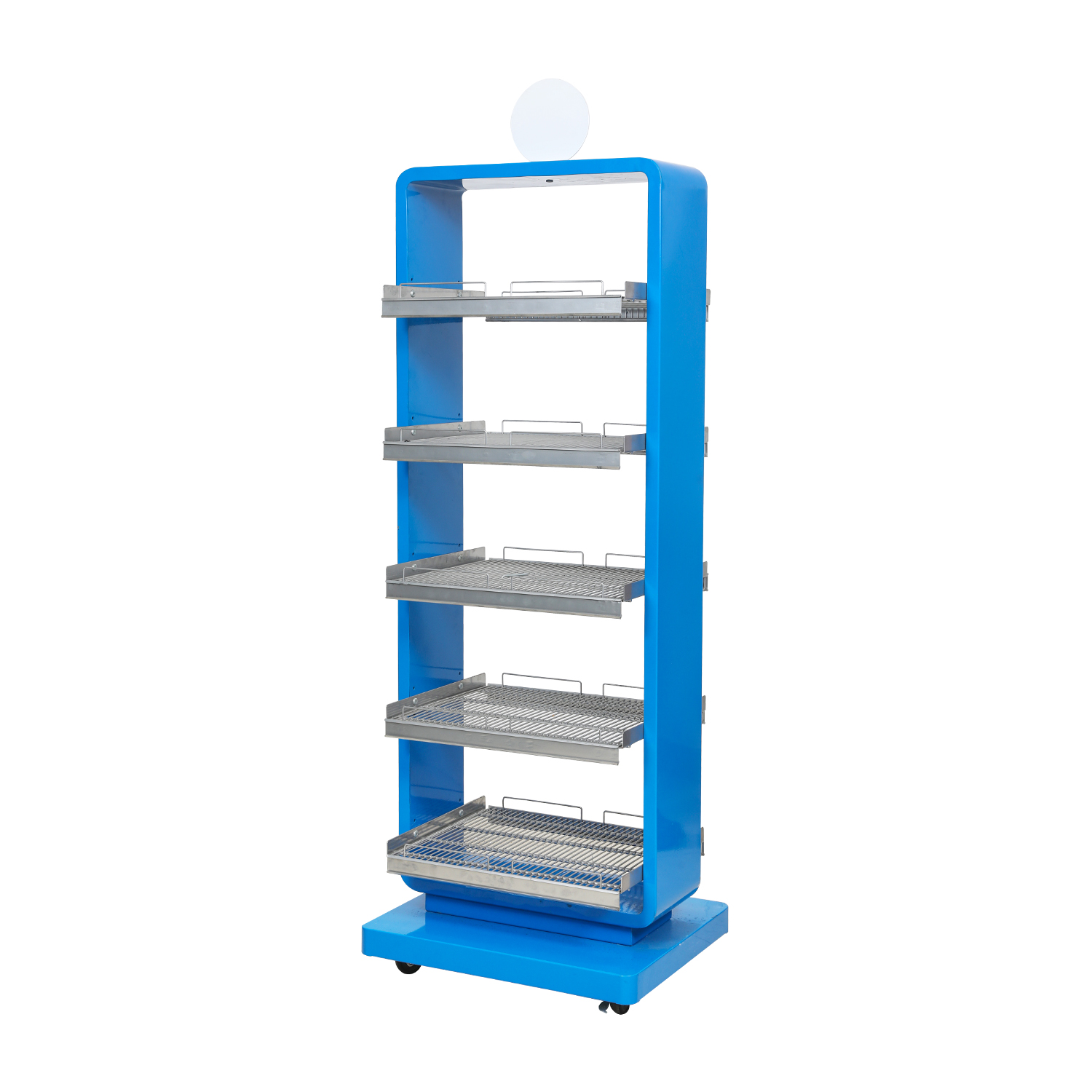

Każdy niezawodny Metalowy stojak ekspozycyjny zaczyna się od podstawowych zasad inżynierii. Nie można zgadnąć integralności strukturalnej. Inżynierowie obliczają to przy użyciu określonych zmiennych. Wybór materiału, grubość miernika i profile rozkładu ciężaru stanowią podstawę tych obliczeń.
Wybór materiału znacząco wpływa na końcową nośność. Inżynierowie dokładnie porównują granicę plastyczności różnych metali nieszlachetnych. Granica plastyczności określa punkt naprężenia, w którym materiał zaczyna się trwale odkształcać. Łagodna stal węglowa pozostaje standardem branżowym. Zapewnia doskonałą wytrzymałość na rozciąganie i efektywność kosztową. Stal nierdzewna oferuje podobną wytrzymałość, ale zapewnia naturalną odporność na korozję. Dzięki temu idealnie nadaje się do stosowania w sklepach spożywczych lub w wilgotnych środowiskach. Aluminium stanowi lekką alternatywę. Jednakże aluminium wymaga grubszych profili, aby dopasować je do nośności stali węglowej.
Wykres podsumowujący: Granica plastyczności materiału konstrukcyjnego
Rodzaj materiału |
Typowa granica plastyczności (MPa) |
Podstawowa aplikacja detaliczna |
|---|---|---|
Łagodna stal węglowa |
250 - 350 |
Wytrzymałe regały, gondole, standardowe ramy. |
Stal nierdzewna (304) |
215 - 250 |
Środowiska korozyjne, wysokiej jakości wyświetlacze wizualne. |
Aluminium (6061-T6) |
240 - 275 |
Lekkie systemy modułowe, zaślepki mobilne. |
Grubość ścianki i grubości bezpośrednio wpływają na wydajność. Jednak grubszy materiał nie jest automatycznie lepszy. Dodanie czystej masy zwiększa wagę i koszt ładunku. Zamiast tego kształt konstrukcyjny ma większe znaczenie. Profile rurowe, takie jak rury kwadratowe lub prostokątne, wyjątkowo dobrze wytrzymują siły zginające. Przewyższają właściwościami blachy płaskiej o tej samej grubości. Pusta geometria skutecznie rozprowadza naprężenia mechaniczne na ścianach zewnętrznych.
Profile rozkładu ciężaru dyktują sposób, w jaki inżynierowie planują konstrukcję półki. Produkty nie spoczywają równomiernie we wszystkich scenariuszach. Obciążenia te definiujemy na dwa podstawowe sposoby:
Ładunek równomiernie rozłożony (UDL): reprezentuje standardowe odstępy między towarami w handlu detalicznym. Pudełka lub lekkie przedmioty rozkładają się równomiernie na całej powierzchni półki.
Ładowanie punktowe: Dzieje się tak, gdy ciężkie, gęste lub nieregularne obiekty znajdują się w izolowanych miejscach. Obciążenia punktowe tworzą intensywne, zlokalizowane strefy naprężeń.
Ładowanie punktowe wymaga dokładnego kontekstu przypadku. Zastanów się, jak a metalowego stojaka na napoje . Funkcje Ciecze są niezwykle ciężkie i gęste. Co więcej, płyn przesuwa się dynamicznie, gdy konsumenci ciągną butelki do przodu. Ta zmieniająca się waga wymaga specjalistycznej inżynierii obciążenia punktowego. Inżynierowie muszą wzmocnić przednie wargi i określone sekcje poziomów, aby wytrzymać obciążenia o dużej gęstości bez wyboczenia.
Inżynierowie maksymalizują wytrzymałość dzięki inteligentnej geometrii, a nie samej objętości materiału. Wykorzystują specjalne techniki wytwarzania, aby zapobiec kołysaniom bocznym i wyginaniu się półki. Wstawki to małe trójkątne stalowe płyty. Spawacze instalują wstawki w narożnikach pod kątem 90 stopni, aby zablokować ramę na miejscu. Spawane usztywnienie poprzeczne wykorzystuje ukośne pręty w tylnej ramie. Powoduje to przeniesienie obciążeń poziomych w dół, na podstawę. Dodatkowo inżynierowie określają krawędzie kołnierzowe na płaskich półkach. Zagięcie krawędzi blachy w dół tworzy sztywną wargę. To proste geometryczne zagięcie wykładniczo zwiększa odporność półki na zginanie.
Sposób łączenia elementów metalowych decyduje o ogólnej wytrzymałości urządzenia. Stawy często stają się najsłabszym ogniwem pod dużym obciążeniem. Musimy porównać różne metody stolarki.
Spawanie TIG/MIG: Spawanie ciągłe łączy dwa metalowe elementy w jedną solidną konstrukcję. Zapewnia to maksymalną wytrzymałość na ścinanie. Zapobiega skręcaniu się ramy pod wpływem zmieniających się obciążeń.
Łączniki mechaniczne: Śruby i nity o dużej wytrzymałości umożliwiają montaż modułowy. Jednakże śruby mogą z czasem poluzować się na skutek wibracji podłogi. Inżynierowie muszą używać podkładek zabezpieczających lub specjalistycznych klejów do gwintów.
Blokujące zakładki: w niektórych projektach zastosowano wycięte laserowo szczeliny i zakładki. Wymagają one minimalnego sprzętu. Chociaż są opłacalne, zazwyczaj wytrzymują mniejszą masę niż złącza całkowicie spawane.
Mocna półka nic nie znaczy, jeśli cały mebel się przewróci. Stabilność podstawy zapobiega katastrofalnemu ryzyku przewrócenia się. Inżynierowie muszą dokładnie obliczyć środek ciężkości. Produkty ładują się asymetrycznie, gdy konsumenci robią zakupy. Jeśli górna półka pozostaje pełna, podczas gdy dolna jest pusta, środek ciężkości przesuwa się niebezpiecznie wysoko. Inżynierowie rozwiązują ten problem, zwiększając stosunek powierzchni zabudowy. Poszerzają ramę podstawy, aby zrównoważyć największe obciążenia. Ponadto oceniają wskaźniki wagowe stóp poziomujących. Oprawa o nośności 500 funtów wymaga wytrzymałych stalowych nóżek poziomujących, a nie standardowych plastikowych ślizgaczy.
Sprawdzanie nośności odbywa się w dwóch odrębnych fazach. Najpierw obliczamy to teoretycznie. Po drugie, łamiemy to fizycznie.
Analiza elementów skończonych (FEA) służy jako podstawa teoretyczna. Inżynierowie korzystają z zaawansowanego oprogramowania do symulacji fizyki strukturalnej przed cięciem dowolnego metalu. Oprogramowanie tworzy siatkę 3D proponowanego projektu oprawy. Inżynierowie wprowadzają dokładną wagę towaru, właściwości materiału i stan podłogi. Oprogramowanie MES wizualizuje punkty naprężeń, odkształceń i ugięcia. Podkreśla wrażliwe stawy jaskrawą czerwienią. Dzięki temu inżynierowie mogą cyfrowo wzmacniać słabe strefy. Oszczędza to ogromny czas prototypowania i koszty materiałów.
Następnie inżynierowie stosują mnożnik „Współczynnik bezpieczeństwa”. Środowiska handlu detalicznego są z natury nieprzewidywalne. Pracownicy sklepu upuszczają pudełka na siłę na półki. Konsumenci mocno opierają się o ramki. Dlatego inżynierowie nigdy nie budują półki dokładnie do granic możliwości. Jeśli wyświetlacz musi utrzymać 100 funtów, projektuje się go tak, aby utrzymał 150 do 200 funtów. Ten 1,5- do 2-krotny margines bezpieczeństwa stanowi nieuniknione nadużycia w handlu detalicznym. Zapewnia absolutne bezpieczeństwo konstrukcji w najgorszych scenariuszach.
Wreszcie, liczby teoretyczne wymagają fizycznego prototypowania i walidacji. Oprogramowanie nie jest w stanie uwzględnić mikroskopijnych różnic w spawalnictwie. Producenci najpierw przeprowadzają testy obciążenia statycznego. Umieszczają maksymalną podaną wagę na prototypowej półce. Zostawiają go tam na 72 godziny lub dłużej. Następnie mierzą trwałe ugięcie. Jeśli półka ugnie się i nie powróci do położenia płaskiego, oznacza to, że ulegnie uszkodzeniu. Producenci przeprowadzają również dynamiczne badania udarności. Zrzucają na półkę gęste ciężarki, symulując agresywne magazynowanie towarów. Ta fizyczna weryfikacja gwarantuje sprawdzenie inżynieryjne w rzeczywistości.
Wybór partnera produkcyjnego decyduje o Twoim długoterminowym sukcesie. Musisz rygorystycznie ocenić ich wewnętrzne możliwości inżynieryjne. Estetyczne prototypy nie gwarantują bezpieczeństwa konstrukcji na masową skalę.
Po pierwsze, szukajcie przejrzystości w swoich założeniach projektowych. Rzetelny dostawca zadaje bardzo szczegółowe pytania przed wyceną projektu. Zapytają o wymiary produktu, wagę produktu i styl opakowania. Zapytają, czy podłoga w sklepie jest wyłożona wykładziną czy kafelkami. Stan podłogi wpływa na stabilność podstawy. Jeśli sprzedawca oferuje cenę, nie rozumiejąc fizycznego towaru, natychmiast odejdź.
Po drugie, żądaj konkretnego dowodu słuszności koncepcji. Nie przyjmuj ustnych zapewnień. Wymagaj raportów MES w początkowej fazie projektowania. Poproś o wyświetlenie map ciepła stresu. Na etapie prototypowania poproś o dokumentację testu obciążenia fizycznego. Kompetentny producent chętnie udostępnia filmy wideo przedstawiające protokoły badań niszczących. Chcą udowodnić swoją integralność strukturalną.
Po trzecie, sprawdź skalowalność i kontrolę jakości. Prototyp może doskonale utrzymać ciężar. Ale co się dzieje podczas serii produkcyjnej obejmującej 5000 sztuk? Musisz potwierdzić ich systemy kontroli jakości. Zapytaj, w jaki sposób monitorują spójność spoin na wielu zmianach. Sprawdź niezawodność ich pozyskiwania materiałów. Niespójne partie stali drastycznie zmienią ostateczną nośność. Muszą testować losowe jednostki ściągnięte bezpośrednio z linii produkcyjnej.
Stosuj ścisłą logikę krótkiej listy, aby unikać ryzykownych partnerów. Uważaj na jaskrawe czerwone flagi. Unikaj dostawców, którzy gwarantują ogromne limity wagowe bez pytania o specyfikację produktu. Unikaj fabryk, w których brakuje wewnętrznych zespołów inżynieryjnych. Jeśli zlecają obliczenia konstrukcyjne na zewnątrz, tracą kontrolę nad ostateczną walidacją bezpieczeństwa.
Przeniesienie oprawy z koncepcji estetycznej do rzeczywistości strukturalnej wymaga rygorystycznej dyscypliny mechanicznej. Nie można polegać wyłącznie na grubości materiału. Prawdziwa nośność wynika z inteligentnej geometrii, precyzyjnego doboru materiałów i rygorystycznych testów fizycznych. Rozumiejąc równomiernie rozłożone obciążenia i mnożniki bezpieczeństwa, chronisz swoje zapasy i konsumentów.
Współpraca z partnerem produkcyjnym opartym na danych i stawiającym na inżynierię pozostaje jedynym niezawodnym sposobem zapewnienia zgodności z przepisami w handlu detalicznym. Partnerzy ci weryfikują swoje projekty za pomocą zaawansowanego oprogramowania FEA i brutalnego prototypowania fizycznego. To proaktywne podejście łagodzi odpowiedzialność prawną i chroni cenne aktywa Twojej marki. Podejmij działania już dziś, aby zabezpieczyć swój zasięg sprzedaży detalicznej. Skonsultuj się z wykwalifikowanymi zespołami inżynierskimi, aby przeprowadzić wstępną ocenę konstrukcyjną lub MES istniejących projektów wyświetlaczy.
Odp.: Pojemność jest określana na podstawie grubości, gatunku i geometrii konstrukcyjnej, a nie tylko samego materiału. Dobrze zaprojektowana jednostka ze stali nierdzewnej może pomieścić od 50 do 300 funtów na poziom. Zależy to w dużej mierze od rozmieszczenia ładunków równomiernie rozłożonych (UDL) i obecności wzmocnień pod półkami.
Odpowiedź: Ramy koncepcyjne obejmują wzięcie granicy plastyczności materiału, dodanie momentu bezwładności profilu i podzielenie przez długość przęsła niepodpartego. Ręczne obliczenia są jednak ryzykowne. Potrzebujesz dedykowanego oprogramowania do analizy elementów skończonych (FEA), aby symulować dokładne, rzeczywiste naprężenia i słabe punkty połączeń.
Odp.: Normy branżowe zazwyczaj wykorzystują limit ugięcia L/144 dla standardowych regałów. Oznacza to, że dopuszczalne wygięcie jest równe długości półki podzielonej przez 144. Oprócz konkretnej matematyki inżynierskiej największe znaczenie ma granica wizualna. Jeśli ukłon wydaje się konsumentowi wizualnie niebezpieczny, nie przechodzi testu sprzedaży detalicznej.
Odp.: Ciecze o dużej gęstości powodują skoncentrowane obciążenia punktowe i zmieniające się obciążenia dynamiczne. Jednostka produkująca napoje wymaga specjalistycznej inżynierii do zwalczania tych sił. Wymaga grubszych rurek, wzmocnionych przednich krawędzi i poszerzonej ramy podstawy, aby zapobiec przewróceniu się, gdy konsumenci usuwają ciężkie butelki z niższych poziomów.
